雷達液位計天線型式

天線在雷達液位計液位測量中起著至關重要的作用，雷達液位計的選擇主要體現在選擇適當的天線類型。通常使用的非接觸式雷達液位計有下列三種天線型式：喇叭口天線，拋物面天線和平面天線。

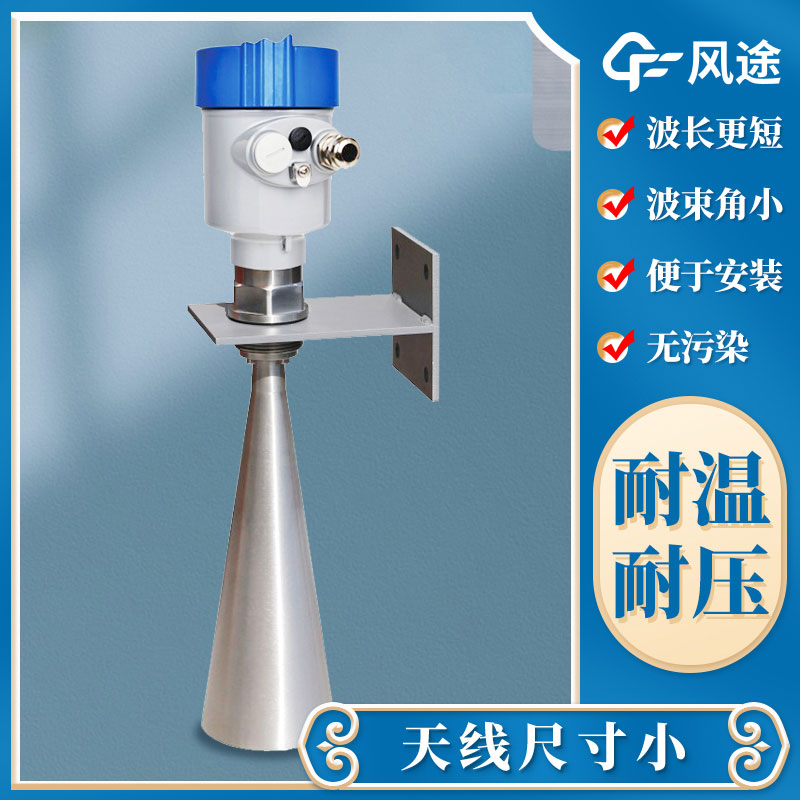

喇叭口天線由點源發射，雷達波呈發散球面波形式，主要應用于拱頂罐液位測量，無需安裝導波管。由于整根喇叭口天線位于儲罐內部，且具有與罐環境近乎一致的溫度，因此能夠避免天線內部出現冷凝現象。

拋物面天線也是點源發射，雷達波呈發散球面波形式，讓近罐壁裝。一般在拱頂罐中使用，其介質以蠟油，渣油，瀝青等黏稠和易凝結高溫油品為主，罐底均有加熱蒸汽盤管。由于罐體內溫度較高（約200℃），會產生蒸汽，使雷達天線處很容易形成凝結水并發生掛料，從而影響雷達液位計精確測量，拋物面天線雷達液位計采用滴水型設計，有效防止冷凝及掛料。并且，拋物面天線波束較窄，使得雷達波能量更加集中、聚焦性更好，可以保證很高的測量精度。

平面天線技術（又稱陣列天線技術）是利用多源發射方式進行發射，相對于單點發射源而言，因為它的測量是建立在平面上而非確定點上，所以發射的雷達波屬于平面螺旋波。主要適用于裝有導波管內外浮頂罐液位測量。平面天線輻射的雷達波波束較窄，能量較為集中，因此與導波管管壁相接觸的部分能量較少，且受導波管管壁粗糙程度影響不大，對油品掛壁幾乎不影響測量。
