導波雷達物位計介紹

導波雷達物位計由雷達變送器，過程密封件，導波桿3大部分構成。雷達變送器裝在表頭內，一次壓鑄成型雙室結構并帶有LCD顯示，多數情況下能朝任何方向轉動，方便野外觀測。針對不同環境情況選用對應表頭材質，在常規情況可選用聚氨酯涂層，沿海地區可考慮耐腐蝕性不銹鋼如316ss。導波桿有2大類5種，硬桿類有同軸，單桿及雙桿3種，軟纜類有單纜及雙纜2種。

導波雷達物位計安裝了不同探頭來適應多種應用需求。硬桿類導波雷達液位計的測量范圍很小，廠家建議可選的范圍一般為0~6 m m,軟纜類導波雷達的測量范圍則更大，廠家建議的可選范圍一般為0～50 m m,甚至80 m m,因此導波桿的長度可以根據測量需求，進行自由自定義選擇。

硬桿類中單桿式探針能量傳輸效率不高，對外界干擾比較靈敏，是一種受到對象接近度影響比較大的探針，應該盡量避免在干擾物附近進行安裝，例如設備內壁或者容器內部構件。適用于小量程液體及粉末狀或者小顆粒固體料位的計量。

同軸式探頭的能量主要分布于小口徑金屬管中，具有能量傳輸效率高、不受液面湍動影響、抗干擾能力強、對安裝空間需求小、可接近容器內部金屬構件進行安裝或和其它物位儀表安裝于同一根旁通管中、互不影響等特點。它的結構特點決定它比較適合于低黏度清潔介質、超低介電常數液體或者界位的測量，同時在掛料及結晶等應用情況下易出現測量誤差，所以不適用于高黏度、易掛料及易結垢情況下的物位測量工作，例如重油型加工處理設備原料罐和地下污油罐。

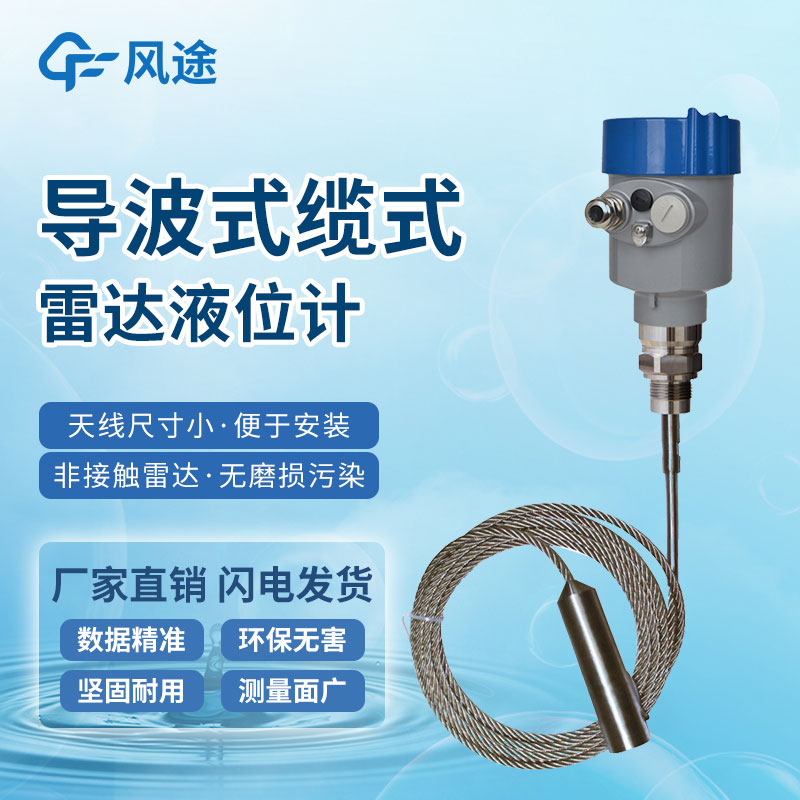

軟纜類單纜式探針底部裝有重錘，多用于大量程液體、固體料位測量。硬桿型雙桿和軟纜型雙桿比單桿和單纜增加到平行雙探頭時，導波雷達液位計的能量主要分布于兩探頭間，其測量能力和抗干擾及抗黏附能力均大于單探頭且靈敏度小于同軸探頭。
